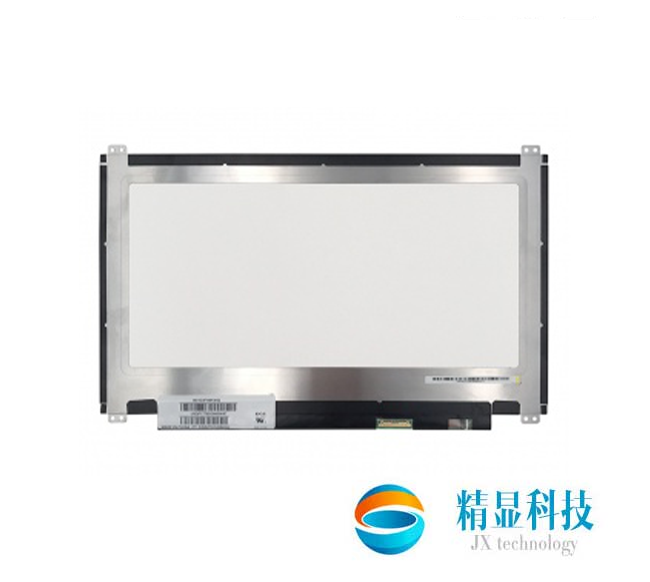

京瓷TCG101WXLPAANN-AN20-S工業屏 10.1寸寬溫液晶屏
- 品牌：京瓷 (Kyocera)
- 尺寸：10.1寸
- 型號：TCG101WXLPAANN-AN20-S
- 分辨率：1280(RGB)×800 (WXGA) 149PPI
- 咨詢熱線：15382323032
-
-
產品詳情
-
聯系我們
京瓷推出的TCG101WXLPAANN-AN20-S是一款采用a-Si TFT-LCD技術的10.1吋液晶模組產品，具體產品的參數規格參考下面表格。
|
京瓷TCG101WXLPAANN-AN20-S工業屏 10.1寸寬溫液晶屏 應用詳情
|
|||||||
|---|---|---|---|---|---|---|---|
| 基本信息 | 面板品牌 | 京瓷 (Kyocera) | 面板型號 | TCG101WXLPAANN-AN20-S | |||
| 面板尺寸 | 10.1英寸 | 面板應用 | 工業 | ||||
| 面板類型 |
a-Si TFT-LCD , 液晶模組 |
- | - | ||||
| 工作環境 | 工作溫度 | -20 ~ 70 °C | 耐振動性 | - | |||
| 存儲溫度 | -30 ~ 80 °C | RoHS狀態 | RoHS Compliance | ||||
| 典型特征 | 寬溫、白光LED背光、壽命大于5萬小時、180度翻轉顯示、表面霧面 | ||||||
| 京瓷TCG101WXLPAANN-AN20-S工業屏 10.1寸寬溫液晶屏 結構詳情 | |||||||
| 像素特征 | 像素數量 | 1280(RGB)×800, WXGA | 點間距 | 0.0565×0.1695 mm (H×V) | |||
| 像素布局 | RGB垂直條狀 | 像素間距 | 0.1695×0.1695 mm (H×V) [149PPI] | ||||
| 結構尺寸 | 顯示區域 | 216.96×135.6 mm (H×V) | 可視區域 |
219.96×138.6 mm (H×V)
|
|||
| 外觀尺寸 | 236×156.8 mm (H×V) | 外觀厚度 | 6.7/9.9 (Typ./Max.) mm | ||||
| 外觀特征 | 外觀形狀 | 平面矩形 | 風景肖像 | 風景模式 | |||
| 寬高比 | 16:10 (H:V) | - | - | ||||
| 安裝孔位 | Side mounting holes (4-M2) on left, right bezel | ||||||
| 其它特征 | 重量 | 500g (Typ.) | 表面處理 | 霧面 | |||
| 光學詳情 | |||||||
| 基本信息 | 面板亮度 | 500 cd/m² (Typ.) | 對比度 | 800:1 (Typ.) (透射) | |||
| 可視角度 | 80/80/80/80 (Typ.)(CR≥10) | 光學模式 | TN，常白顯示，透射式 | ||||
| 最佳角度 | - | 反應時間 | 8/22 (Typ.)(Tr/Td) (ms) | ||||
| 色彩性能 |
白色色度
|
Wx:0.285; Wy:0.310 | 顯示顏色 | 16.2M (6-bit + FRC) | |||
| 色溫 | 8665K | 亮度變動 | - | ||||
| 1931色域 | NTSC比值 | 50% | sRGB覆蓋率 | 70% | |||
| Adobe RGB覆蓋率 | 52% | DCI-P3覆蓋率 | 52% | ||||
| Rec.2020覆蓋率 | 37% | 色域說明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | ||||
| 京瓷TCG101WXLPAANN-AN20-S工業屏 10.1寸寬溫液晶屏 電子詳情 | |||||||
| 工作頻率 | 60HZ | ||||||
| 翻轉掃描 | 翻轉 (180°) | ||||||
| 京瓷TCG101WXLPAANN-AN20-S工業屏 10.1寸寬溫液晶屏 背光詳情 | |||||||
| 背光特征 | 燈管類型 | WLED | 燈管形狀 | - | |||
| 燈管壽命 | 50K (Typ.) 小時 | 數量 | - | ||||
| 位置 | 側入式光源 | 是否可換 | - | ||||
| 接口特征 | 類型 | 端子 | 燈管驅動 | 含LED驅動器 | |||
| 接口詳情 | 品牌 | 型號 | 腳間距 | 腳數 | 數量 | ||
| 日壓端子 | SM08B-SHLS-TF(LF)(SN) | 1.0 mm | 8 pins | 1 pcs | |||
| 驅動電氣 | 電壓輸入 | 12.0V (Typ.) | 電流輸入 | 275/360mA (Typ./Max.) | |||
| 京瓷TCG101WXLPAANN-AN20-S工業屏 10.1寸寬溫液晶屏 信號詳情 | |||||||
| 信號系統 | LVDS (1 ch, 8-bit) | ||||||
| 信號電氣 | 電壓輸入 | 3.3V (Typ.) | 電流輸入 | 350/460mA (Typ.) | |||
| 接口特征 | 類型 | 端子 |
位置
|
- | |||
| 端子詳情 |
品牌
|
型號
|
腳間距 | 腳數 | 數量 | ||
| 廣瀨電機 | DF19L-20P-1H(54) | 1.0 mm | 20 pins | 1 pcs | |||
它裝配有WLED背光，含LED驅動器背光驅動，無觸摸。作為一款TN，常白顯示，透射式液晶模組產品，TCG101WXLPAANN-AN20-S可以提供500 cd/m²的顯示亮度 800:1的透射對比度，以及80/80/80/80 (Typ.)(CR≥10)(L/R/U/D)的可視角度，它的響應時間為8/22 (Typ.)(Tr/Td) ms。
由于每個像素點采用了6-bit + FRC灰階信號，此產品可以顯示16.2M顏色，其顯示的色彩飽和度也達到了50% (NTSC)。背光方面此產品采用了WLED發光的側入式光源，光源的使用壽命為50K小時，含LED驅動器。
TCG101WXLPAANN-AN20-S采用了LVDS (1 ch, 8-bit)信號接口，總共20 pins，采用端子連接，驅屏電壓為3.3V (Typ.)。它的典型垂直刷新率Fv為60Hz。
它的工作溫度為 -20 ~ 70°C，存儲溫度為 -30 ~ 80°C。基于它白光LED背光，壽命大于5萬小時，含LED驅動器，180度翻轉顯示，表面霧面等特征，此型號推薦使用于工業等產品。
如果開發新產品想采用TCG101WXLPAANN-AN20-S液晶模組，可以聯系杭州精顯科技有限公司官方工作人員，我們會為您解答詳細信息。
