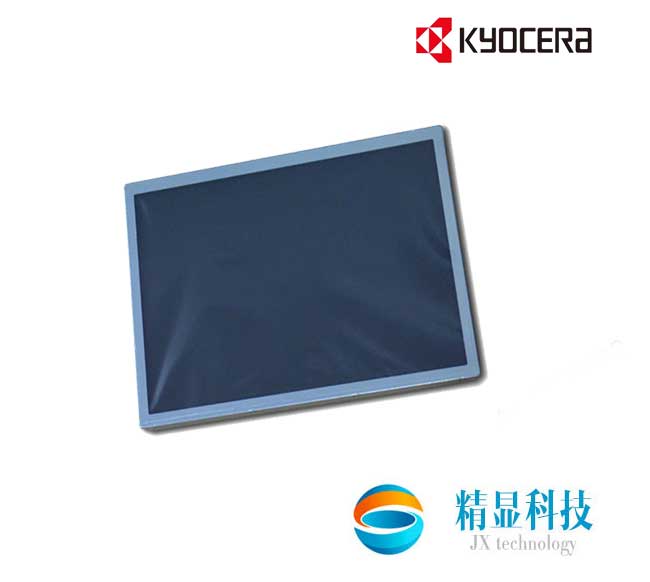

TCG104VGLAAAFA-AA00京瓷工業屏 10.4寸觸摸屏供應商
- 品牌：京瓷 (Kyocera)
- 尺寸：10.4寸
- 型號：TCG104VGLAAAFA-AA00
- 分辨率：640(RGB)×480 [VGA] 76PPI
- 咨詢熱線：15382323032
-
-
產品詳情
-
聯系我們
京瓷 (Kyocera)推出的一款TCG104VGLAAAFA-AA00是10.4英寸a-Si TFT-LCD液晶模組產品，它裝配有WLED背光，無背光驅動，4線電阻觸摸屏。此產品工作溫度為 -20 ~ 70°C，存儲溫度為 -30 ~ 80°C。關于TCG104VGLAAAFA-AA00具體參數信息見如下表格。
| TCG104VGLAAAFA-AA00京瓷工業屏 10.4寸觸摸屏 應用詳情 | ||||||
|---|---|---|---|---|---|---|
| 基本信息 | 面板品牌 | 京瓷 (Kyocera) | 面板型號 | TCG104VGLAAAFA-AA00 | ||
| 面板尺寸 | 10.4英寸 | 面板應用 | 工業 | |||
| 面板類型 |
a-Si TFT-LCD , 液晶模組 |
- | - | |||
| 工作環境 | 工作溫度 | -20 ~ 70 °C | 耐振動性 | - | ||
| 存儲溫度 | -30 ~ 80 °C | RoHS狀態 | RoHS Compliance | |||
| 典型特征 | 帶觸摸屏、白光LED背光、壽命大于10萬小時、上/下,左/右翻轉顯示、表面霧面 | |||||
| TCG104VGLAAAFA-AA00京瓷工業屏 10.4寸觸摸屏 結構特征 | ||||||
| 像素特征 | 像素?cái)?shù)量 | 640(RGB)×480, VGA | 點間距 | 0.110×0.330 | ||
| 像素布局 | RGB垂直條狀 | 像素間距 | 0.330×0.330 [76PPI] | |||
| 結構尺寸 | 顯示區域 | 211.2(H) × 158.4(V) | 可視區域 | 215.4(H) × 162.2(V) | ||
| 外觀尺寸 | 240.7(H) × 180.2(V) | 外觀厚度 | 10.8±0.75 mm | |||
| 外觀特征 | 外觀形狀 | 平面矩形 | 風景肖像 | 風景模式 | ||
| 寬高比 | 4:3 (H:V) | Shape Style | - | |||
| 安裝孔位 | Face mounting holes (2-Φ3.5, 2-R1.75) on left, right bezel | |||||
| 其它特征 | 重量 | 580g (Typ.) | 表面處理 | 霧面，Hard coating (2H) | ||
| 觸摸屏 | 控制器 | 同時觸點 | 觸摸技術 | 接口 | ||
| 不含控制器 | 單點觸摸 | 4線電阻觸摸屏 | - | |||
| TCG104VGLAAAFA-AA00京瓷工業屏 10.4寸觸摸屏 光學特征 | ||||||
| 基本信息 | 面板亮度 | 320 cd/m² (Typ.) | 對比度 | 500 : 1 (Typ.) (透射) | ||
| 可視角度 | 70/70/60/70 (Typ.)(CR≥10) | 光學模式 | TN，常白顯示，透射式 | |||
| 最佳角度 | - | 反應時間 | 10/20 (Typ.)(Tr/Td) | |||
| 色彩性能 |
白色色度
|
X:0.305; Y:0.315 | 亮度變動 | - | ||
| 色溫 | 7106K | 顯示顏色 | 262K (6-bit) | |||
| 1931色域 | NTSC比值 | 48% | sRGB覆蓋率 | 68% | ||
| Adobe RGB覆蓋率 | 51% |
DCI-P3覆蓋率
|
50% | |||
| Rec.2020覆蓋率 | 36% | 色域說明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |||
| TCG104VGLAAAFA-AA00京瓷工業屏 10.4寸觸摸屏 電子特征 | ||||||
| 工作頻率 | 60Hz | |||||
| 翻轉掃描 | 翻轉 (水平/垂直) | |||||
| 功率消耗 | Embedded T-CON | |||||
| TCG104VGLAAAFA-AA00京瓷工業屏 10.4寸觸摸屏 背光特征 | ||||||
| 背光特征 | 燈管類型 | WLED | 位置 | 側入式光源 | ||
| 燈管壽命 | 100K (Typ.) | 數量 | - | |||
| 接口特征 | 類型 | 包含在屏信號接口中 | 燈管驅動 | 無 | ||
| 驅動電氣 | 電壓輸入 | 24.0/28.2V (Typ./Max.) | 電流供應 | 60mA (Typ.) | ||
| TCG104VGLAAAFA-AA00京瓷工業屏 10.4寸觸摸屏 信號特征 | ||||||
| 信號系統 | Parallel RGB (1 ch, 6-bit) | 信號邏輯電壓 | 0≤VIL≤0.8V; 2.0V≤VIH≤VDD | |||
| 信號電氣 | 電壓輸入 | 3.3V (Typ.) | 電流輸入 | 150/185mA (Typ./Max.) | ||
| 功耗 | - | 信號邏輯電壓 | 0≤VIL≤0.8V; 2.0V≤VIH≤VDD | |||
| 接口特征 | 類型 | 端子 |
位置
|
背面 | ||
| 端子詳情 |
品牌
|
型號
|
腳間距 | Pin 數量 | 數量 | |
| 京瓷 | 04-6240-040-023-846+ | 0.5 mm | 40 pins | 1 pcs | ||
帶觸摸屏，白光LED背光，壽命大于10萬小時，上/下,左/右翻轉顯示，表面霧面?；谒奶卣魍扑]此型號應用于工業。
作為一款TN，常白顯示，透射式液晶模組產品，TCG104VGLAAAFA-AA00可以提供320 cd/m²的顯示亮度 500:1的透射對比度，以及70/70/60/70 (Typ.)(CR≥10)(左/右/上/下)的可視角度，它的響應時間為10/20 (Typ.)(Tr/Td) ms。
由于每個像素點采用了6-bit灰階信號，此產品可以顯示262K顏色，其顯示的色彩飽和度也達到了48% (NTSC)。背光方面此產品采用了WLED發光的側入式光源，光源的使用壽命為100K小時，不含背光驅動。TCG104VGLAAAFA-AA00采用了Parallel RGB (1 ch, 6-bit)信號接口，總共40 pins，采用端子連接，驅屏電壓為3.3V (Typ.)。它的典型垂直刷新率Fv為60Hz
如果想采用TCG104VGLAAAFA-AA00產品開發的，可聯系杭州精顯科技有限公司官方工作人員，我們會為你提供更加詳細的報價信息。
