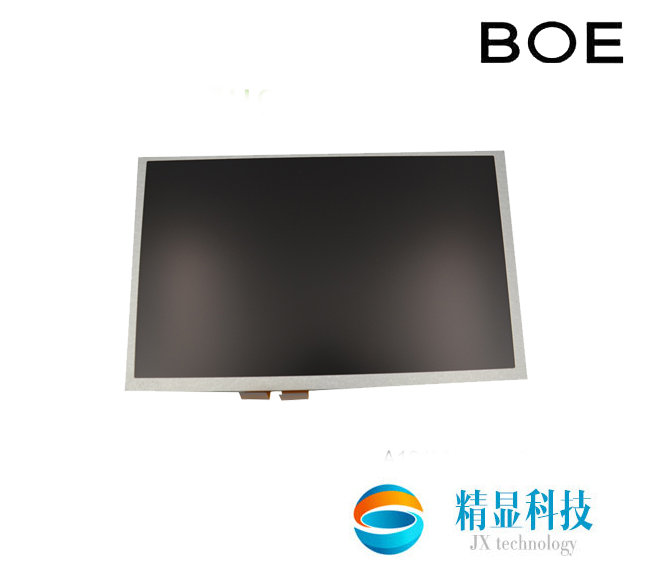

京東方GV101WXM-NN0-3GP0液晶屏 10.1寸LED背光工業液晶屏
- 品牌：京東方 (BOE)
- 尺寸：10.1 inch
- 型號：GV101WXM-NN0-3GP0
- 分辨率：1280×800
- 咨詢熱線：15382323032
-
-
產品詳情
-
聯系我們
GV101WXM-NN0-3GP0是京東方 (BOE)推出的一款10.1英寸a-Si TFT-LCD液晶模組產品，它裝配有WLED背光，無背光驅動，無觸摸。
| 京東方液晶模組GV101WXM-NN0-3GP0 應用詳情 | ||||||
|---|---|---|---|---|---|---|
| 基本信息 | 面板品牌 | 京東方（BOE） | 面板型號 |
GV101WXM-NN0-3GP0
|
||
| 面板尺寸 | 10.1寸 | 面板應用 | 工業 | |||
| 面板類型 |
a-Si TFT-LCD , 液晶模組 |
存儲溫度 | -30 ~ 80 °C | |||
| 應用環境 | 工作溫度 | -20 ~ 70 °C | 耐振動性 | - | ||
| 典型特征 | 白光LED背光、端子倒裝 | |||||
| 京東方液晶模組GV101WXM-NN0-3GP0 結構詳情 | ||||||
| 像素特征 | 解析度 | 1280(RGB)×800, WXGA | 點間距 |
0.0565×0.1695 (H×V)
|
||
| 像素排列 | RGB垂直條狀 | 像素間距 | 0.1695×0.1695 (H×V) [149PPI] | |||
| 結構尺寸 | 顯示區域 | 216.96(H) × 135.6(V) | 開口區域 | - | ||
| 外觀尺寸 |
229.45(H) × 149.22(V)
|
外觀厚度 | 2.62/3.42 (Typ./Max.) | |||
| 外觀特征 | 外觀形狀 | 平面矩形 | 風景肖像 |
風景模式
|
||
| 寬高比 | 16:10 (H:V) | |||||
| 安裝孔位 | Without | |||||
| 其它特征 | 重量 | - | 表面處理 | Hard coating | ||
| 京東方液晶模組GV101WXM-NN0-3GP0 光學詳情 | ||||||
| 基本信息 | 顯示亮度 | 330 cd/m² (Typ.) | 對比度 | 1000:1 (Typ.) (透射) | ||
| 可視角度 | 80/80/80/80 (Typ.)(CR≥10) | 顯示模式 |
ADS，常黑顯示，透射式
|
|||
| 最佳角度 |
全視角
|
響應時間 | 35 (Typ.)(Tr+Td) | |||
| 色彩性能 |
白色色度
|
- | 支持顏色 | 16.7M (6-bit + Hi-FRC) | ||
| 京東方液晶模組GV101WXM-NN0-3GP0 電子詳情 | ||||||
| 工作頻率 | 60HZ | |||||
| 翻轉掃描 | NO | |||||
| 京東方液晶模組GV101WXM-NN0-3GP0 光源詳情 | ||||||
| 背光特征 | 光源類型 |
WLED
|
位置 |
側入式光源
|
||
| 燈管壽命 | - | 數量 | 3S13P | |||
| 燈管電氣 | 電壓供應 |
10.2V (Max.)
|
電流供應 |
260mA (Typ.)
|
||
| 接口特征 | 類型 | 包含在屏信號接口中 | - | - | ||
| 光源驅動 | 無 | |||||
| 京東方液晶模組GV101WXM-NN0-3GP0 信號詳情 | ||||||
| 信號類型 |
LVDS (1 ch, 8-bit)
|
|||||
| 信號電氣 | 電壓供應 | 3.3V (Typ.) | 電流供應 | 182/243mA (Typ./Max.) | ||
| 功耗 | 0.6/0.8W (Typ./Max.) | - | - | |||
| 接口特征 | 類型 | 端子 |
位置
|
背面 | ||
| 端子詳情 |
品牌
|
型號
|
腳間距 | 腳數 |
數量
|
|
| 信盛精工 | MSAK24025P40G | 0.5 mm | 40 pins | 1 pcs | ||
此產品工作溫度為 -20 ~ 70°C，存儲溫度為 -30 ~ 80°C。它的典型特征總結為: 白光LED背光，端子倒裝。基于它的特征推薦此型號應用于工業。
作為一款A(yù)DS，常黑顯示，透射式液晶模組產品，GV101WXM-NN0-3GP0可以提供330 cd/m²的顯示亮度 1000:1的透射對比度，以及80/80/80/80 (Typ.)(CR≥10)(左/右/上/下)的可視角度，最佳觀看角度為全視角，它的響應時間為35 (Typ.)(Tr+Td) ms。
由于每個像素點采用了6-bit + Hi-FRC灰階信號，此產品可以顯示16.7M顏色，其顯示的色彩飽和度也達到了50% (NTSC)。背光方面此產品采用了3S13P WLED發光的側入式光源，不含背光驅動。
GV101WXM-NN0-3GP0采用了LVDS (1 ch, 8-bit)信號接口，總共40 pins，采用端子連接，驅屏電壓為3.3V (Typ.)。它的典型垂直刷新率Fv為60Hz。
