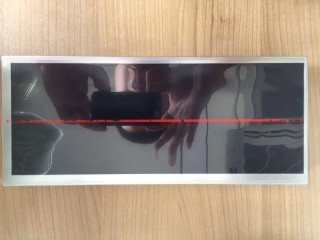

1024*600分辨率寬溫液晶屏M101GWT9 R3龍騰10.1寸液晶屏

品牌：龍騰
尺寸：10.1寸
型號：M101GWT9 R3
分辨率：1024(RGB)×600
咨詢熱線：15382323032

產品詳情
聯系我們

一：龍騰10.1寸工業液晶屏M101GWT9 R3基本信息

品牌	龍騰 (IVO)
面板型號	M101GWT9 R3
工作溫度	-30~85°C
存儲溫度	-40~95°C
當前生產狀態	量產中

二：龍騰10.1寸工業液晶屏M101GWT9 R3結構特征

液晶屏尺寸	10.1英寸
點分辨率	1024(RGB)×600 , WSVGA
像素密度	149PPI
像素排列	RGB垂直條狀
寬高比	16:9（寬:高）
點間距	0.0725×0.2175 mm (H×V)
像素間距	0.2175×0.2088 mm (H×V)
表面處理	霧面，Hard coating (3H)
顯示區域	222.72×125.28 mm (H×V)
可視區域	225.72×128.28 mm (H×V)
外觀尺寸	244×143 mm (H×V)
外觀厚度	8.2/12.9 (Typ./Max.) mm
觸摸屏	無

三：龍騰10.1寸工業液晶屏M101GWT9 R3光學特征

顯示模式	TN，常白顯示，透射式
液晶屏亮度	640 cd/m² (Typ.)
對比度	800:1 (Typ.) (透射)
顯示顏色	262K/16.7M (6-bit / 6-bit + Hi-FRC)
顯示色域	50% NTSC (CIE1931)
響應時間	16 (Typ.)(Tr+Td) ms
可視角度	80/80/80/80 (Typ.)(CR≥10)
最佳視角	6 o'clock
白色色度	Wx:0.305; Wy:0.325
白場變動	1.25/1.33 (Typ./Max.)(9 points)

四、龍騰10.1寸工業液晶屏M101GWT9 R3發光系統

燈管位置	側入式光源(底部)
光源類型	WLED
光源壽命	50K(Min.) (Hours)
接口類型	端子
背光電路	含LED驅動器
輸入電壓	8.0/12.0/16.0V (Min./Typ./Max.)
背光功耗	4.22W (Max.)

五、龍騰10.1寸工業液晶屏M101GWT9 R3信號接口

信號大類	LVDS
信號小類	LVDS (1 ch, 6/8-bit)
電壓輸入	3.3V (Typ.)
電流輸入	191mA (Max.)
接口類型	端子
接口數量	1 pcs
接口腳數	20 pins

● 補充說明：以上資料僅供參考，如有某項不準確，可以聯系我們客服提供產品的規格資料，產品均以pdf規格為準。
